智能生化培养箱培菌工作原理

智能生化培养箱培菌工作原理

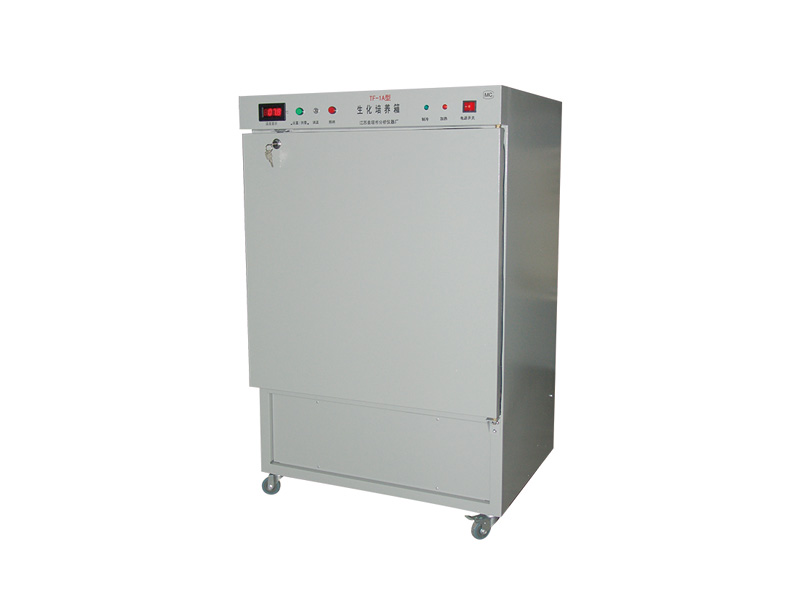

智能生化培养箱是对水体进行分析，确定生化需氧量，培养细菌，霉菌，微生物，保鲜，植物栽培，育种试验专用恒温设备，一般主要适用于环境保护，卫生防疫，药物检测，畜牧，水产养殖等科研机构，大专院校和生产部门，下面简单说说其电路的工作原理。

智能生化培养箱电路工作原理如下：温度传感器电路采用新型温度传感器集成电路ICl。电压比较器电路由电阻器Rl-R7、温度设定电位器RPl、R陀和电压比较器集成电路IC2（Nl、N2）组成。控制执行电路由晶体管Vl、V2、继电器Kl、K2和二极管VDl、VD2等组成。

　　智能型生化培养箱可用旧单门或双门电冰箱改制:利用电冰箱本身的功能制冷，在电冰箱内部的下方安装加热器件（如电热丝或150W以上碘钨灯）和排风扇（可使箱内温度均匀）。电位器RPl用来设定温度的上限，RP2用来设定温度的下限。继电器Kl通过加热中间继电器（电路中本画出）控制加热器件，继电器KZ通过制冷中间继电器（电路中末画出）控制电冰箱的制冷系统。IC2的5脚和2脚分别接RPl和RP2的中心插头上，IC2的6脚、3脚通过电阻器R3与ICI的输出端相连。在IC2的2脚电压值减去5脚电压值约等于0·OlV时，对应的温度为1℃。

　　当生化培养箱内的温度在设定的温度范围内时，IC2的2脚电压高于5脚电压，3脚、6脚电压与2脚电压相等（或低于2脚电压而高于5脚电压），1脚和7脚均输出低电平，VI和V2均截止，继电器Kl、K2均不吸合，制冷与制热电路均不工作。

　　当箱内温度超过设定温度的上限时，IC2的3脚、6脚电压将高于2脚电压和5脚电压，IC2的1脚由低电平变为高电平，使V2导通，继电器K2吸合，其常开触点接通，制冷系统工作。当箱内温度低于设定温度的下限时，IC2的3脚和6脚电压低于2脚电压和5脚电压，IC2的7脚由低电平变为高电平，便Vl导通，继电器Kl吸合，其常开触点接通，加热电路工作。元器件选择Rl-R5均选用1/4W金属膜电阻器，其精度应为士1%;R6-R9可选用1/4W的碳膜电阻器。RPl和RP2均选用精度较高的线绕式电位器。C选用独石电容器。VDl和VD2均选用1N4148型硅开关二极管。Vl和V2选用S9013或C8050型硅NPN晶体管。ICl选用LM35DZ或LM36、TMP36型温度传感器集成电路;IC2选用LM393运算放大集成电路。Kl和K2均选用l2V的直流继电器。
