催化剂水蒸气提篮老化装置用途和结构说明

催化剂水蒸气提篮老化装置用途和结构说明

催化剂老化蒸汽篮装置的用途：该设备主要用于催化剂蒸汽老化试验，供催化剂生产商和科研部门使用。

催化剂水蒸气提篮老化装置主要技术指标：

可配工艺管外径:Φ90MM  工作温度范围:300~900℃

恒温区长度及精度:工作温度800℃ , 300MM/士1℃

升温时间（室温升至800℃ ）≤50MIN   最大加热功率:8KVA/炉

炉恒温功率：2KVA/炉  供电电源：三相五线， 380VAC , 50 日 Z

外形尺寸：2640（长）x 1200（宽）x 1900（高）

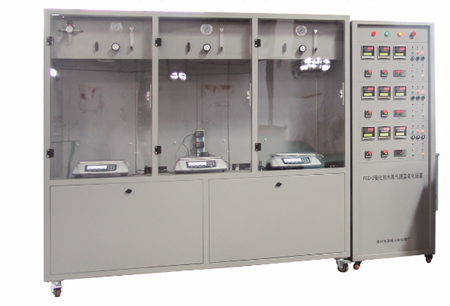

催化剂水蒸气提篮老化装置结构说明：

该装置由二个部分组成，炉体电源调节机箱和控制柜。

( 1 ）炉功率调节案例：三台独立的时效炉（测试仪），预热炉，电子秤，计量泵，变压器，开关电源调节器组件。A.时效炉，电炉加热丝进口高温炉丝，三期加热炉，三层温控，保温层为进口高温硅酸铝纤维毡。B：预热炉预热水预热，高温加热棒加热，换热器采用ΦMM不锈钢盘管盘绕。

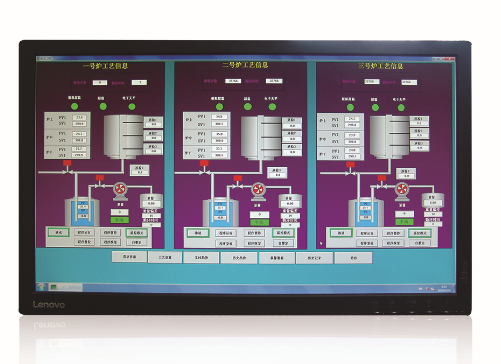

C电子称：采用进口产品，通过 RS232 串行口与计算机通讯，可实时显示水罐的重量。

D计量泵：采用进口产品，用来控制进水量，由控制柜上泵控制器输出电流控制泵流量，其流量大小可在计算机设计,P0-100对应泵的流量大小。

E电源调节器部件二采用进口的功率调节器节板、调节模块，稳定可靠。「变压器：用于提供老化炉加热的电热，采用隔离低压供电，安全可靠。 G 开关架：电源进线、功率电源上电控制及控制器总电开关。

( 2 ）控制柜：

控制柜是设备的控制核心，上部控制用于三相指令和急停开关。以下三组控制单元操作，自上而下控制炉号。 1（左），没有。 2炉和炉号3（右）。每座炉子，一套独立的控制系统，采用进口智能控制器，温度，自动控制阀，注入泵。

安全互锁保护与报警

为了保证装置的安全运行和快速诊断故障，具有多种安全互锁装置和故障报警功能。

 A ．超温报警：当炉温超过设定值，并高于报警设定值时，屏幕会显示超温报警、讯响。

B ．极限超温报警：由于故障，炉温超过报警设定值继续升高，达到极限设定值时，响，超温的加热器会断电。从而避免了加热器被烧坏。

C ．意外保护损坏：当控制热电偶断开或接触不良时，将出现过热警报或极限警报状态，及时通知操作人员故障，从而保护加热系统。
