机械式颗粒强度仪校正表和技术参数

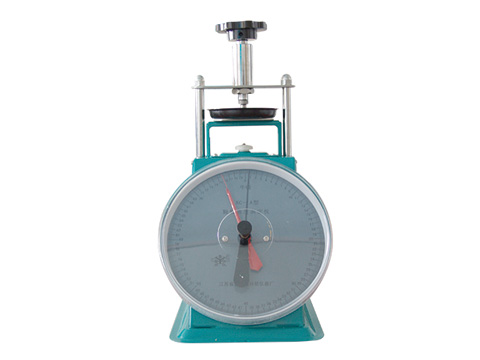

KC—1A机械式颗粒强度仪简介

KC—1A颗粒仪的机械强度由弹性元件和驱动齿轮组成。测量原理是霍克定律-在弹性极限内，弹性元件的伸长率和应力分布与尺寸成正比。标有刻度的校准值，用于在指针旋转时读取读数。

KC—1A粒度仪的机械强度主要由以下几部分组成：

1．手轮，2．导向机构，3．加力头，4．样品盘，5．调零螺母，6．弹簧，7．支架，8．齿条，9．指针，10．复位旋钮。

二、KC—1A机械式颗粒强度仪用途及技术指标

KC—1A机械式颗粒强度仪用于测定颗粒的耐压强度，适用的范围是：

颗粒直径：0～10毫米

量程范围：0～80牛顿（N）

灵敏度：0.2牛顿（N）

测定误差：≤3%

实用于混配复肥或单一肥料造粒成型后的粒子强度测定，各种催化剂造粒成型后的粒子强度测定，其它颗粒的粒子强度测定。

三、操作

1．KC—1A机械式颗粒强度仪放置在平整的桌面上使用。

2．每次测定前，应先校正红色指针使其对准“0”位。其方法是，当红色指针过“0”位时，反时针旋转调节螺母，当红色指针不到“0”位时，顺时针调节螺母。

注意调“0”时加力头一定要退离试样盘。

3．将试样（1粒颗粒）放入样品盘中，用复位旋钮使黑色指针与红色指针相重合，然后逐渐地顺时针转动加压手轮，向被测颗粒施加压力，此时刻度盘上的二根针同时移动。当颗粒破裂时，停止加压。此时压杆头与样品支撑板之间呈间隙，红色指针迅速返回，而黑色指针则停在原点不动。黑色指针指示的刻度值即为粒子的破碎强度。

四、校准和维护

1．本仪器应定期（每半年一次）进行量程校准，方法是将二根立柱上二个螺帽旋去，将盖板连同上面的部件取下。在样品盘上放入标准法码（见校正表），看红针是否正确指示刻度值，如有偏差，可将侧板取下，调节内部弹簧的工作长度，使其指示正确的刻度值。校准完毕，将取下的仪器部件复原。

KC—1A机械式颗粒强度仪校正表（法码用4级标准码）

加法码量（克）1020  2041  4082  6122 8163

理论示值（N）10.0 20.0 40.0 60.0 80.0

实 际 值（N）

误差（%）

2．KC—1A机械式颗粒强度仪只能测定单颗耐压力小于80牛顿的粒子强度，不得过载，以免损伤弹性元件。

3．KC—1A机械式颗粒强度仪上各部份零件不得随意拆卸或松动，以免影响计量的准确性。

4．KC—1A机械式颗粒强度仪应置于没有腐蚀性气体、灰尘较少的环境中工作。每次使用后，与试样接触部份应清洗干净。
